一、行业背景

    锅炉汽包水位测量的重要性是人所共知的，然而长期以来锅炉汽包水位连续测量技术方面采用的平衡容器式（差压式）测量方法存在许多无法改进的缺陷，主要体现在以下几个方面：　　

　　1、不能实施全工况测量，存在“假水位”测量、在锅炉启、停、排空、连排、事故等不稳定运行工况下建立稳定差压条件时间较长、恢复时间较长或干脆不能建立正常差压，需要人工干预等问题。　　

　　2、在稳定工况条件下，由于受结构限制，不能***解决因水侧绝温造成的系统测量误差的补偿问题。在锅炉缺、满水等事故工况条件下，系统测量误差过大可能带来严重后果。　　

　　3、结构复杂，静密封点多，施工规模大并存在冬季保温问题。　　

　　4、测量时滞较长，不能即时反应锅炉水位变化，测量信号调节质量差。　　

　　5、由于存在冷凝筒放热，使用成本极高。　　

这些缺陷都是由于差压式测量原理及其对系统取样结构的不合理造成的，无法改进。在非正常工况下给锅炉安全运行造成了极大隐患。

 二、产品概述　　

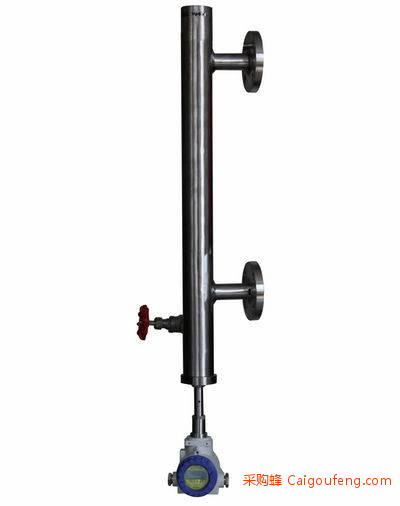

　　FRD系列智能电容式锅炉汽包液位计是采用***、具有全程测量自动补偿功能的电容检测技术制造而成。它解决了传统电容式液位计难以克服的测量系统温度漂移大、被测介质介电常数变化对测量的影响大、测试线性较差及需要人工进行现场标定等问题。能够对锅炉汽包水位实现安全、可靠、准确的全工况测控，对保证锅炉安全、高效、节能运行有重要意义。可***应用于各种规格的工业汽包、高加、低加、转化炉等压力容器的液位测控。　　

工作原理：利用液位变化与其对测量探极产生的电容变化之间的关系，通过***模式系统软件将检测的电容变化经各种补偿计算后，输出与物位变化成正比的两线制4～20mA模拟电流。

FRD-8031主要用于火力发电站、炼钢厂钢厂等亚临界压力锅炉汽包上。

FRD-8032主要用于余热发电等高温、中压锅炉汽包上。

FRD-8033主要用于中小型锅炉及压力容器液位测量。

　　三、技术特点　　

　　1、两线制电流环，测量系统与电流环隔离；　　

　　2、具有全工况条件（锅炉启、停、排污、事故工况等）下液位准确连续测控功能；　　

　　3、能够对液相介质介电常数变化、汽相介质介电常数变化进行自动补偿，无需现场标定；　

　　4、能够对测量系统的温度漂移进行自动补偿，全温度范围测量系统温漂不超过0.1pF；　　

　　5、经CE认证的良好的电磁兼容特性；　　

　　6、***、高压、长寿命；　　

　　7、高可靠、***、高稳定；　　　

　　8、不存在“假水位”测量；　

　四、技术参数　　

　　工作电压：DC24V　　

　　输出信号：4-20mA二线制，4-20mA叠加HART协议　

环境温度：-40℃～80℃　

防护等级：IP65　

防爆标志：ExiaIICT6

防爆参数：Ui=30V,Ii=100mA,Pi=0.75W,Ci=100pF,Li=10uH

工作压力：FRD-8031≤16MPa   FRD-8032≤ 6.4MPa 　  FRD-8033≤1.6MPa

工作温度：FRD-8031≤550℃    FRD-8032 ≤450℃      FRD-8033≤200℃

　　测量范围：FRD-8031≤1000mm  FRD-8032≤2000mm     FRD-8033≤4000mm 　　　　　

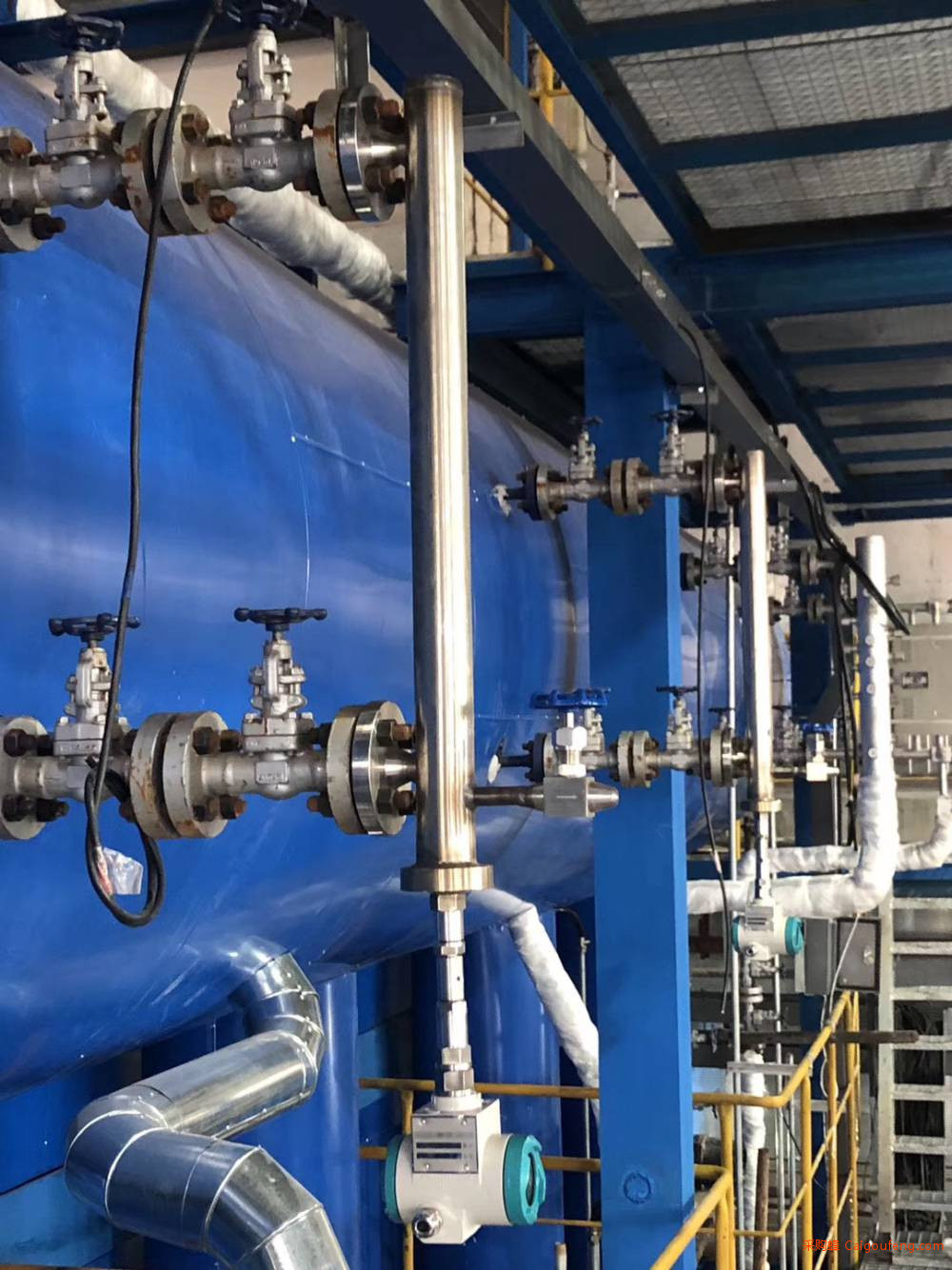

典型应用：各种规格工业汽包、高加、低加等压力容器，转化炉液位测控的液位测控
